VTP

VTP는 이 토폴로지를 사용하도록 하겠습니다.

VTP란 vlan의 생성, 수정, 삭제와 같은 관리를 쉽게 할 수 있는 프로토콜입니다.

위에 토폴로지 같이 작은 규모의 네트워크 망에서는 상관 없지만 대규모 네트워크에서 스위치 별로 vlan을 생성하거나 삭제하는 것을 일일이 해줘야 하면 상당히 불편하기 때문에 vtp를 사용합니다.

vtp는 총 3가지 모드로 나눠집니다.

1)서버모드

-모든 스위치가 기본적으로 동작하는 모드이며 vlan의 생성, 수정, 삭제를 자유 롭게 할 수 있는 모드입니다.

2)트랜스페어런트 모드

-독립적으로 동작하는 모드입니다.

-서버 모드로 부터 받은 vlan정보를 자신에게 반영하지 않지만, 이웃하는 스위치에게 전달 합니다.

3)클라이언트 모드

-서버로부터 받은 vlan정보 만을 반영하며, 자신이 vlan을 생성하거나 수정,삭제를 할 수 없습니다,

vtp는 vlan id 1~1005에 대해서만 인식하며 확장된 범위의 vlan id는 vtp에서 지원하지 않습니다.

*)vtp는 vlan정보만을 전달하며 포트의 설정까지 전달하지 않습니다.

​

vtp는 version 1 과 2가 있는데 굳이 설정 할 필요가 없습니다.

vtp는 도메인과 암호설정이 가능하며 vtp가 올바르게 동작을 하려면 모드를 제외한 나머지 값이 같아야 합니다.

​

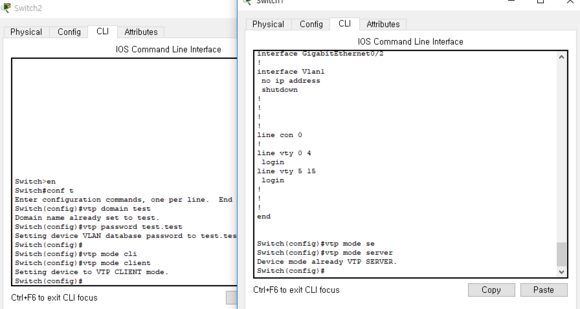

vtp 도메인 & 패스워드 설정

현재 스위치1은 서버모드 스위치2는 클라이언트 모드로 설정 되어있는 상태입니다.

스위치 1은 vlan 생성이 자유로운 반면

스위치 2는 vlan 생성이 안되는 것을 확인 할 수 있습니다.

하지만 show vlan으로 보면 스위치 1에서 만든 vlan 정보가 반영 되어있는 것을 확인 할 수 있습니다.
